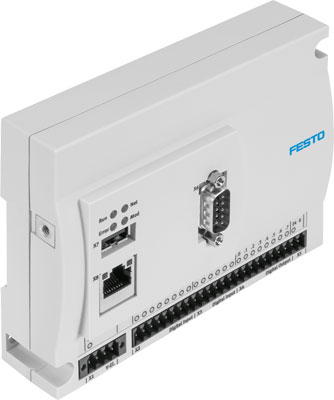

CECC-D-BA Управление

Артикул : 8072995
В наличии
3D модель

  • Страна изготовления: Болгария
  • Производитель: Festo
  • Серия товара: CECC

Description

Основные характеристики
Производитель
Серия товара
Наименование
Управление
Артикул
8072995
Технические характеристики
Максимальная мощность электропитания
4,3 A
CPU данные
Процессор 400 МГц
Промышленная шина, интерфейс
CAN-Bus
Интерфейс промышленной шины, гальваническая развязка
Да
Интерфейс промышленной шины, скорость обмена данными
125, 250, 500, 800, 1000kbit/sНастройка через програмное обеспечение
Техника электрических соединений, вх./вых.
Разветвитель питания, размер 3.5 мм
Отображение состояния
LED
Цифровые входы, количество
12
Цифровые входы, логика переключений
Позитивная логика (PNP)
Цифровые выходы, количество
8
Цифровые входы, быстрые входы
2, каждый с макс. 180 КГц
Цифровые выходы, логика переключений
Позитивная логика (PNP)
Цифровые входы, задержка входного сигнала
3 ms typ.
Цифровые выходы, контакт
Транзистор
Цифровые входы, входное напряжение/ток
24 В DC
Цифровые выходы, выходное напряжение
24 В DC
Ethernet, скорость передачи данных
10/100 Mbit/s
Цифровые входы, номинальное значение для True (истинный)
>= 15 VDC
Цифровые выходы, выходной ток
500 mA
Программное обеспечение
CODESYS предоставлен Festo V3
Цифровые входы, номинальное значение для False (ложный)
<= 5 VDC
Цифровые выходы, развязка по напряжению
Да, через оптопару
Цифровые входы, электрическая изоляция
Да, через оптопару
Язык программирования
По IEC 61131-2Электроконтактная схема (LDR)Список команд (STL)Структурированный текстФункциональная схемаТаблица секвенциальных функций
Цифровые входы, индикация состояния
LED
Цифровые выходы, защита от короткого замыкания
Да
Цифровые выходы, индикация состояния
LED
Ethernet, поддерживаемые протоколы
TCP/IP, EasyIP, Modbus TCP
Ethernet, количество
1
Ethernet, соединительный разъем
RJ45
Цифровые выходы, частота переключения
max. 1 кГц
Интерфейс промышленной шины, подключение
РазъемSub-D9-пин
Тест на нечувствительность к вибрации
для EN 61131-2
Тест на нечувствительность к удару
для EN 61131-2
Интерфейс USB
USB 1.1
Электрические характеристики
Рабочее напряжение
19,2 – 30 В DC
Потребление тока
100 мA номинал при 24 В DC
Номинальное рабочее напряжение DC
24 В
Класс защиты
IP20
Массо-габаритные и монтажные характеристики
Вес
200 г
Интерфейс
Максимальная длина линии
30 м входные
Особенности материалов
Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Условия эксплуатации
Температура окружающей среды
От 0 до +55 °C
Класс безопасности
III
Относительная влажность воздуха
95 %не конденсирующий
Температура хранения
От -25 до 70 °C
Обозначение CE
В соответствии с директивой EU по электромагнитной совместимости EMC
Сопротивление коррозии
0 – Нет стойкости к коррозии
Стандарты
Сертификационный департамент
UL E239998-D1001
Авторизация
RCM Markc UL us – Listed (OL)

Additional information

Weight 264 g
Dimensions 150.0000 × 150.0000 × 50.0000 mm
Классификация сопротивления коррозии CRC

0 – Нет стойкости к коррозии
Авторизация

c UL us – Listed (OL), RCM Mark
Замечания по материалу

Соответствует директиве по ограничению использования опасных веществ (RoHS)
Рабочее напряжение

19,2 – 30 V DC
Потребление тока

100 mA nominal at 24 V DC
Относительная влажность воздуха

95 %, не конденсирующий
Класс защиты

IP20
Класс безопасности

III
Тест на нечувствительность к вибрации

для EN 61131-2
Тест на нечувствительность к удару

для EN 61131-2
Техника электрических соединений, вх./вых.

Разветвитель питания, размер 3.5 мм
Отображение состояния

LED
CPU данные

Процессор 400 МГц
Цифровые входы, количество

12
Цифровые входы, логика переключений

Позитивная логика (PNP)
Цифровые входы, быстрые входы

2, каждый с макс. 180 КГц
Цифровые входы, задержка входного сигнала

3 ms typ.
Цифровые входы, входное напряжение/ток

24 V DC
Цифровые входы, номинальное значение для True (истинный)

>= 15 VDC
Цифровые входы, номинальное значение для False (ложный)
Цифровые входы, электрическая изоляция

Да, через оптопару
Цифровые входы, индикация состояния

LED
Макс. длина линии

30 m inputs
Цифровые выходы, количество

8
Цифровые выходы, логика переключений

Позитивная логика (PNP)
Цифровые выходы, контакт

Транзистор
Цифровые выходы, выходное напряжение

24 V DC
Цифровые выходы, выходной ток

500 mA
Цифровые выходы, развязка по напряжению

Да, через оптопару
Цифровые выходы, частота переключения

max. 1 kHz
Цифровые выходы, защита от короткого замыкания

Да
Цифровые выходы, индикация состояния

LED
Промышленная шина, интерфейс

CAN-Bus
Интерфейс промышленной шины, подключение

9-пин, Sub-D, Разъем
Интерфейс промышленной шины, скорость обмена данными

125, 250, 500, 800, 1000kbit/s, Настройка через програмное обеспечение
Интерфейс промышленной шины, гальваническая развязка

Да
Интерфейс USB

USB 1.1
Ethernet, соединительный разъем

RJ45
Ethernet, скорость передачи данных

10/100 Mbit/s
Ethernet, поддерживаемые протоколы

TCP/IP, EasyIP, Modbus TCP
Программное обеспечение

CODESYS provided by Festo V3
Язык программирования

По IEC 61131-2, Список команд (STL), Структурированный текст, Таблица секвенциальных функций, Функциональная схема, Электроконтактная схема (LDR)
Обозначение CE (см. заявление о соответствии)

в соответствии с директивой EU по электромагнитной совместимости EMC
Сертификационный департамент

UL E239998-D1001
Серия

Путь к PDF документу

PSI_Plus_OMS_ru_final.pdf
Температура окружающей среды

max:55 °C, min:0 °C
Температура хранения

max:70 °C, min:-25 °C
Номинальное рабочее напряжение DC

min:24 V
Макс. мощность электропитания

min:4,3 A
Ethernet, количество

min:1
Минимальное количество поставки

Запасные части
