VMPAL-EPL-IPO32 Торцевая плита

Артикул : 575667
В наличии
3D модель

  • Страна изготовления: Германия
  • Производитель: Festo
  • Серия товара: VMPAL

Description

Основные характеристики
Производитель
Серия товара
Наименование
Торцевая плита
Артикул
575667
Группа
Универсальные модули
Тип оборудования
Принадлежности
Технические характеристики
Диагностика
Понижение напряжения питания нагрузки
Максимальное кол-во электромагнитных катушек
32
Собственное потребление тока при напряжении нагрузки
30 мА
Электрическое подключение 1, функция
IO-Link
Максимальное количество распределителей
32
Отимальные решения для
MPA-L
Собственное потребление тока при рабочем напряжении
30 мА
Структура пневмоострова
Возможно использование разных размеров
Светодиоды, относящиеся к шине
– 1x статус связи
Электрическое подключение 1, тип подключения
Разъем

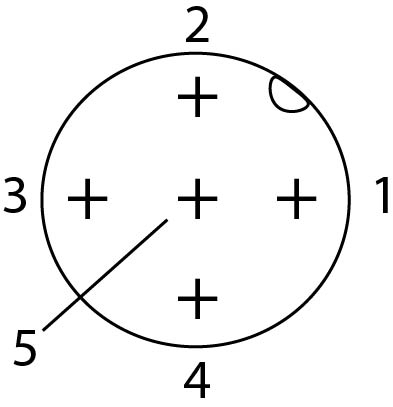

Электрическое подключение 1, технология подключения
M12x1 A-код по EN 61076-2-101
Примечание по классу защиты
В собранном состоянии
Электрические характеристики
Номинальное рабочее напряжение DC
24 В
Количество контактов/проводов
5
Класс защиты

IP65
IP67
Массо-габаритные и монтажные характеристики
Длина
107,3 мм
Положение при сборке

Любое
Ширина
64,8 мм
Вес
170 г
Интерфейс
IO-Link, число портов
1
Протокол
I-Port
IO-Link
IO-Link, протокол
Device V 1.0
IO-Link, режим связи
COM2 (38,4 кБод), COM3 (230,4 кБод)
IO-Link, тип порта
B
IO-Link, ширина данных процесса OUT
1 – 4 байт
IO-Link, минимальное время цикла
Device 3,2 мс
Особенности материалов
Материал концевой плиты
PPA (Полифталамид) усиленный
Замечания по материалу
Не содержит медь и тефлон
Условия эксплуатации
Рабочее давление

От -0,9 до 10 бар
Пилотное давление

От 3 до 8 бар
Температура окружающей среды

От -5 °C до +50 °C
Температура хранения
От -20 °C до +40 °C
Сопротивление коррозии

3 – Высокая стойкость к коррозии
Защищен от смены полярности
Для рабочего напряжения

Additional information

Weight 190 g
Dimensions 110.0000 × 80.0000 × 40.0000 mm
Защищен от смены полярности

для рабочего напряжения
Положение при сборке

Любое
Диагностика

Понижение напряжения питания нагрузки
Макс. количество распределителей

32
Структура пневмоострова

Возможно использование разных размеров
Протокол

I-Port, IO-Link
Классификация сопротивления коррозии CRC

3 – Высокая стойкость к коррозии
Класс защиты

IP65, IP67
Примечание по классу защиты

в собранном состоянии
IO-Link, протокол

Device V 1.0
IO-Link, режим связи

COM2 (38,4 kBaud), COM3 (230,4 kBaud)
IO-Link, тип порта

B
IO-Link, число портов

1
IO-Link, ширина данных процесса OUT

1 – 4 Byte
IO-Link, минимальное время цикла

Device 3,2 ms
Электрическое подключение 1, функция

IO-Link
Электрическое подключение 1, тип подключения

Разъем
Электрическое подключение 1, технология подключения

M12x1, A-код в соответствии с EN 61076-2-101
Светодиоды, относящиеся к шине

1 x communication status
Замечания по материалу

Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал концевой плиты

PPA усиленный
Серия

Путь к PDF документу

typ34-g_enus.pdf
Operating pressure MPa

max:1 MPa, min:-0,09 MPa
Рабочее давление

max:10 bar, min:-0,9 bar
Pilot pressure MPa

max:0,8 MPa, min:0,3 MPa
Пилотное давление

max:8 bar, min:3 bar
Температура хранения

max:40 °C, min:-20 °C
Температура окружающей среды

max:50 °C, min:-5 °C
Ширина

min:64,8 mm
Длина

min:107,3 mm
Макс. кол-во электромагнитных катушек

min:32
Собственное потребление тока при напряжении нагрузки

min:30 mA
Собственное потребление тока при рабочем напряжении

min:30 mA
Номинальное рабочее напряжение DC

min:24 V
Электрическое подключение 1, количество контактов/проводов

min:5
Минимальное количество поставки
