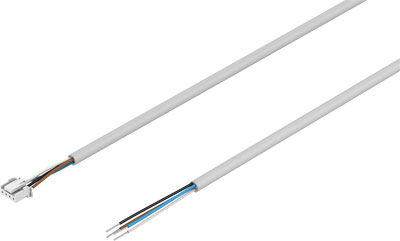

NEBS-L1G4-K-2.5-LE4 Соединительный кабель

Артикул : 572576
В наличии
3D модель

  • Страна изготовления: Тайвань
  • Производитель: Festo
  • Серия товара: NEBS

Description

Основные характеристики
Производитель
Серия товара
Наименование
Соединительный кабель
Артикул
572576
Группа
Кабели
Технические характеристики
Допустимая токовая нагрузка при 40°C
1 A
Электрическое присоединение 2
Открытый конец, 4-проводный
Электрические характеристики
Тип электрического подключения
Разъем с кабелем
Электрическое подключение
L1
Структура кабеля

4 x 0,14 мм²
Напряжение питания

От 0 до 30 В DC
Импульсная мощность

0,8 кВ
Класс защиты

IP40
Массо-габаритные и монтажные характеристики
Диаметр кабеля
4,1 мм
Длина кабеля

2,5 м
Особенности материалов
Материал корпуса
PA (Полиамид)
Материал оплетки кабеля
PVC (Поливинилхлорид)
Материал изоляции
PP (Полипропилен )
Замечания по материалу
Не содержит медь и тефлон
Условия эксплуатации
Оптимальные решения для

Использования с датчиками и в модульных системах исполнительных механизмов.
Температура окружающей среды

От -20 °C до +60 °C
От -5 до 60 °C
Условия испытания кабеля
По запросу
Степень загрязнения
2
Атрибуты кабеля
Стандарт
Сопротивление коррозии

4 – Очень высокая стойкость к коррозии
Прочность на изгиб

В соответствии со стандартом Festo
Дополнительные характеристики
Цветной код, изоляция сердечника
голубой
коричневый
Черный
белый
Цвет оплетки кабеля
Серый

Additional information

Weight 61.45 g
Dimensions 110.0000 × 110.0000 × 10.0000 mm
Идентификация кабеля

С держателем маркировочных табличек
Электрическое подключение 1, функция

Сторона полевого устройства
Электрическое подключение 1, исполнение

Угловой
Электрическое подключение 1, тип подключения

Розетка разъема
Электрическое подключение 1, выход кабеля

Прямой
Электрическое подключение 1, технология подключения

Присоединение L1J
Электрическое подключение 1, тип монтажа

Фиксатор
Электрическое подключение 2, функция

Сторона контроллера
Электрическое подключение 2, тип подключения

Кабель
Электрическое подключение 2, технология подключения

Открытый конец
Атрибуты кабеля

Стандарт
Условия испытания кабеля

Условия испытания – по запросу
Радиус изгиба, фиксированный монтаж кабеля

>= 13 mm
Радиус изгиба, гибкий монтаж кабеля

>= 42 mm
Допустимое отклонение диаметра кабеля

± 0,1 mm
Структура кабеля

4×0,17
Концы проводов

Отрезать прямо
Класс защиты

IP40
Примечание по классу защиты

в собранном состоянии
Обозначение CE (см. заявление о соответствии)

в соответствии с директивой EU RoHS
Замечания по материалу

Содержит PWIS вещества, Соответствует директиве по ограничению использования опасных веществ (RoHS)
Степень загрязнения

2
Классификация сопротивления коррозии CRC

4 – Очень высокая стойкост ьк коррозии
Материал оплетки кабеля

PVC
Цвет оплетки кабеля

Серый
Материал корпуса

PA
Цвет корпуса

белый
Материал электрического контакта

Tin-plated bronze
Материал изоляции

PVC
Серия

Путь к PDF документу

nebs_enus.pdf
Диапазон рабочего напряжения DC

max:30 V, min:0 V
Температура окружающей среды

max:60 °C, min:-20 °C
Температура окружающей среды

max:60 °C, min:-5 °C
Температура хранения

max:60 °C, min:-20 °C
Частота соединения

min:100
Электрическое подключение 1, количество контактов/проводов

min:4
Электрическое подключение 1, занятые контакты/провода

min:4
Электрическое подключение 2, количество контактов/проводов

min:4
Электрическое подключение 2, занятые контакты/провода

min:4
Допустимая токовая нагрузка при 40°C

min:1 A
Импульсная мощность

min:0,8 kV
Длина кабеля

min:2,5 m
Диаметр кабеля

min:4,1 mm
Номинальное сечение провода

min:0,17 mm2
Минимальное количество поставки
