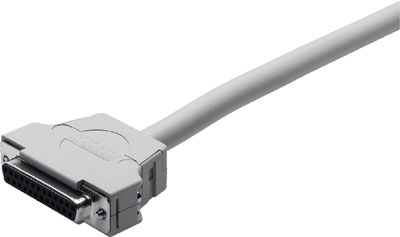

KMP6-26P-16-5 Соединительный кабель

Артикул : 527547
В наличии
3D модель

  • Страна изготовления: Германия
  • Производитель: Festo
  • Серия товара: KMP6

Description

Для пневмоострова CPV-SC, с 26-полюсным разъемом Sub-D, длина 5 м.

Основные характеристики
Производитель
Серия товара
Наименование
Соединительный кабель
Артикул
527547
Группа
Соединительные кабели
Тип оборудования
Принадлежности
Технические характеристики
Допустимая нагрузка по току
2,5 A
Электрические характеристики
Тип электрического подключения
Розетка разъема

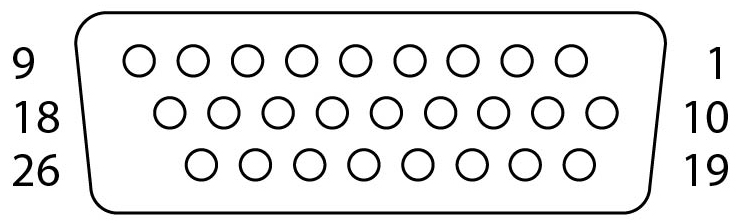

Расположение контактов
Sub-D
Количество контактов
26-пин
Структура кабеля
20×0,25
Диапазон рабочего напряжения
От 0 до 30 В DC
Номинальное рабочее напряжение
24 В DC
Класс защиты

IP40
Массо-габаритные и монтажные характеристики
Тип крепления
Со сквозным отверстием
Положение при сборке

Любое
Диаметр кабеля
8,6 мм
Длина кабеля
5 м
Вес
570 г
Особенности материалов
Материал корпуса
PBT (Полибутилентерефталат) с армированием
Материал электрического контакта
Медный сплав
Позолочен
Материал оплетки кабеля
PVC (Поливинилхлорид)
Условия эксплуатации
Оптимальные решения для

Распределителей
Температура окружающей среды

От -30 до 80 °C
От -5 до 80 °C

Additional information

Weight 633 g
Dimensions 250.0000 × 75.0000 × 250.0000 mm
Соответствует стандарту

DIN 41652
Идентификация кабеля

Без держателя маркировочных табличек
Электрическое подключение 1, функция

Сторона полевого устройства
Электрическое подключение 1, исполнение

Угловой
Электрическое подключение 1, тип подключения

Розетка разъема
Электрическое подключение 1, выход кабеля

Прямой
Электрическое подключение 1, технология подключения

Sub-D
Электрическое подключение 1, тип монтажа

2 винта 4-40 UNC
Электрическое подключение 2, функция

Сторона контроллера
Электрическое подключение 2, тип подключения

Кабель
Электрическое подключение 2, технология подключения

Открытый конец
Атрибуты кабеля

Стандарт
Условия испытания кабеля

Условия испытания – по запросу
Радиус изгиба, фиксированный монтаж кабеля

>= 88 mm
Радиус изгиба, гибкий монтаж кабеля

>= 132 mm
Допустимое отклонение диаметра кабеля

± 0,25 mm
Структура кабеля

20×0,25
Концы проводов

Отрезать прямо
Класс защиты

IP40
Примечание по классу защиты

в собранном состоянии
Обозначение CE (см. заявление о соответствии)

в соответствии с директивой EU RoHS
Замечания по материалу

Соответствует директиве по ограничению использования опасных веществ (RoHS)
Степень загрязнения

2
Материал оплетки кабеля

PVC
Цвет оплетки кабеля

Серый
Материал корпуса

PBT с армированием
Цвет корпуса

Серый
Материал винтового фиксатора

Никелированная латунь
Материал электрического контакта

Позолоченный медный сплав
Серия

Путь к PDF документу

nebv-s1_de.pdf
Диапазон рабочего напряжения DC

max:30 V, min:0 V
Температура окружающей среды

max:70 °C, min:-25 °C
Температура окружающей среды

max:70 °C, min:-5 °C
Температура хранения

max:75 °C, min:-25 °C
Частота соединения

min:50
Электрическое подключение 1, количество контактов/проводов

min:26
Электрическое подключение 1, занятые контакты/провода

min:20
Электрическое подключение 2, количество контактов/проводов

min:20
Электрическое подключение 2, занятые контакты/провода

min:20
Номинальное рабочее напряжение DC

min:24 V
Допустимая токовая нагрузка при 40°C

min:2,8 A
Импульсная мощность

min:1 kV
Длина кабеля

min:5 m
Диаметр кабеля

min:8,8 mm
Номинальное сечение провода

min:0,25 mm2
Минимальное количество поставки
