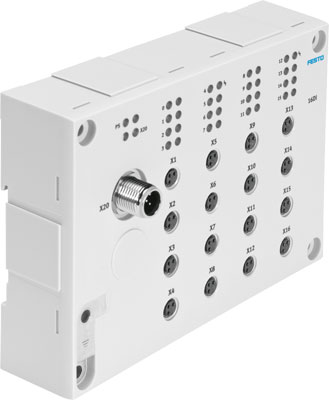

CTSL-D-16E-M8-3 Входной модуль

Артикул : 1387363
В наличии
3D модель

  • Страна изготовления: Болгария
  • Производитель: Festo
  • Серия товара: CTSL

Description

Основные характеристики
Производитель
Серия товара
Наименование
Входной модуль
Артикул
1387363
Группа
Для CTEU
Технические характеристики
Время колебаний на входе
3 мс (0.5 мс, 10 мс, 20 мс, параметрируемый)
Защита (при коротком замыкании)
Внутренняя защита электроники с помощью плавких предохранителей в каждой группе
Максимальное кол-во входов
16
Потребление тока при номинальном рабочем напряжении, логика
<= 35 мА
Скорость передачи данных (бод)
38,4 кбит/с, 230,4 кбит/с
Электрическая развязка, канал-канал
Нет
Максимальный суммарный ток на каждый модуль
1,2 A
Уровень переключения
Сигнал 0: <= 5 V
Сигнал 1: >= 11 V
Входные характеристики
IEC1131-T2
Светодиоды, относящиеся к шине
X20: I-Port / IO-Link
Светодиоды, относящиеся к продукту
– 1 л.с. Мощность рабочего напряжения
– 16 канала с определение статуса
– 2 групповая диагностика
Вход логической схемы
PNP (положительное переключение)
Электрические характеристики
Электрическое подключение
16x Розетка
M8
3-пин
Диапазон рабочего напряжения
От 8 до 30 В DC
Номинальное рабочее напряжение DC
24 В
Класс защиты

IP65
IP67
Массо-габаритные и монтажные характеристики
Тип крепления
Опция
Со сквозным отверстием
С верхней рейкой
Размеры W x L x H
143 мм x 103 мм x 32 мм
Вес
250 г
Интерфейс
IO-Link, способ присоединения
Устройство, 5-пиновый
IO-Link, число портов
1
Протокол
I-Port
IO-Link
IO-Link, протокол
Device V 1.0
IO-Link, режим связи
COM2 (38,4 кБод), COM3 (230,4 кБод)
IO-Link, тип порта
B
IO-Link, ширина данных процесса IN
2 байт
IO-Link, минимальное время цикла
Device 3,2 мс
Особенности материалов
Материал корпуса
PA (Полиамид) с армированием

Материал крышки
PA (Полиамид) с армированием

Замечания по материалу
Не содержит медь и тефлон
Условия эксплуатации
Температура окружающей среды

От -5 °C до +50 °C
Температура хранения
От -20 °C до +70 °C
Обозначение CE

В соответствии с директивой EU по электромагнитной совместимости EMC
Сопротивление коррозии

2 – Средняя стойкость к коррозии
Защищен от смены полярности
Для рабочего напряжения
Стандарты
Авторизация
RCM Mark

Additional information

Weight 288.57 g
Dimensions 140.0000 × 100.0000 × 30.0000 mm
Размеры W x L x H

143 mm x 103 mm x 32 mm
Защищен от смены полярности

для рабочего напряжения
Защита (при коротком замыкании)

Внутренняя защита электроники с помощью плавких предохранителей в каждой группе
Скорость передачи данных (бод)

38,4 kbit/s, 230,4 kbit/s
Время колебаний на входе

3 мс (0.5 мс, 10 мс, 20 мс, параметрируемый)
Максимальное кол-во входов

16
Электрическая развязка, канал-канал

Нет
Уровень переключения

Сигнал 1: >= 11 V
Потребление тока при номинальном рабочем напряжении, логика
Авторизация

c UL us – Listed (OL), RCM Mark
KC mark

KC-EMV
Обозначение CE (см. заявление о соответствии)

в соответствии с директивой EU по электромагнитной совместимости EMC
Сертификационный департамент

UL E239998
Классификация сопротивления коррозии CRC

2 – Средняя стойкость к коррозии
Класс защиты

IP65, IP67
Протокол

I-Port, IO-Link
IO-Link, способ присоединения

Устройство, 5-пиновый
IO-Link, протокол

Device V 1.0
IO-Link, режим связи

COM2 (38,4 kBaud), COM3 (230,4 kBaud)
IO-Link, тип порта

B
IO-Link, число портов

1
IO-Link, ширина данных процесса IN

2 Byte
IO-Link, минимальное время цикла

Device 3,2 ms
Входные характеристики

IEC1131-T2
Вход логической схемы

PNP (положительное переключение)
Электрическое подключение

16x розетка, 3-пин, M8
Светодиоды, относящиеся к шине

X20: I-Port / IO-Link
Светодиоды, относящиеся к продукту

1 PS operating voltage electrical, 16 channel status, 2 group diagnostics
Тип крепления

Опция, с верхней рейкой, со сквозным отверстием
Замечания по материалу

Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал крышки

PA с армированием
Материал корпуса

PA с армированием
Серия

Путь к PDF документу

cteu_ru.pdf
Диапазон рабочего напряжения DC

max:30 V, min:18 V
Температура хранения

max:70 °C, min:-20 °C
Температура окружающей среды

max:50 °C, min:-5 °C
Макс. суммарный ток на каждый модуль

min:1,2 A
Номинальное рабочее напряжение DC

min:24 V
Минимальное количество поставки
